Mimaki CF22-1225
Il plotter da taglio flatbed
di grande formato
CF22-1225 è il plotter da taglio in piano che gestisce formati fino a 1.220×2.440 mm, complemento ideale per le stampanti flatbed UV LED Serie JFX200. Il nuovo plotter da taglio CF22-1225 si basa sulla forte eredità del suo predecessore ed è dotato di nuove funzionalità intuitive e specifiche ottimizzate. Con l’esclusiva funzione ID-Cut, maggiore pressione e maggiore precisione, offre un taglio affidabile e preciso quando si lavora perfettamente con le stampanti Mimaki.
PLOTTER DA TAGLIO MULTIFUNZIONALE E DALLA MASSIMA VERSATILITÀ
La serie di plotter da taglio CF22 dispone della pressione di taglio più alta del segmento per l’utilizzo di un range più ampio di materiali e offre nuovi optional per il taglio completo del cartoncino.
Permette di fornire servizi di qualità a valore aggiunto alle realtà impegnate nello sviluppo di sofisticati lavori grafici di cartellonistica, nella creazione di modelli e campionature di imballaggi oppure semplicemente nella creazione e produzione di design su richiesta.
Software ArtiosCAD
Con l’aggiunta del software ArtiosCAD Designer Solution, il sistema dà vita a un flusso di lavoro completo di stampa e taglio per la creazione di prototipi o imballaggi personalizzati consentendo ai professionisti del settore di realizzare lavori di stampa e taglio sempre più redditizi.
Funzione ID CUT
Funzione ID Cut integrata che automatizza e rende il lavoro di taglio più semplice e rapido. Oltre ai crocini di registro, il software RasterLink6 Plus consente la lettura del codice a barre, automatizzando il processo di produzione
Software di facile utilizzo
Fornito con driver Windows, Simple POP e FineCut per una perfetta integrazione con le stampanti Mimaki.
Varietà di strumenti disponibili
Grande varietà di strumenti di taglio disponibili, ognuno adatta a specifici materiali, per un’ampia gamma di produzione on-demand
Mimaki CF22-1225
VANTAGGI
Per una sicurezza ancora maggiore, i nostri prodotti sono certificati GREENGUARD GOLD.
I prodotti certificati GREENGUARD GOLD soddisfano rigorosi standard in materia di basse emissioni di composti organici volatili e rafforzano l’idoneità del prodotto all’uso in luoghi quali scuole e centri sanitari, senza inquinare la qualità dell’aria interna.
Mimaki CF22-1225
SPECIFICHE
| CF22-1225 | ||
|---|---|---|
| Effective plotting area | 2,500 x 1,220 mm (98.4 x 48.0 in) | |
| Max. Media size to be set | 2,600 x 1,360 mm (102.4 x 53.5 in) | |
| Motorization | X/Y/Z/Θ axis: DC servo motor | |
| Maximum plotting speed | 55 cm (21.7 in) / sec | |
| Cutter head type | For Industrial: T/TF/RT head For Package: TD/RC head | |
| Cutting pressure | Eccentric cutter: 20 to 400g Low pressure tangential: 300 to 1,500g High pressure tangential: 1,000 to 5,000g Line marking gauge roller: 1,000 to 5,000g | |
| Static accuracy | Repetition accuracy | ±0.1mm |
| Distance accuracy | ±0.1mm or ±0.1% of movement distance, whichever is greater | |
| Origin reproducibility | ±0.1mm or less | |
| Perpendicularity | ±0.7 / 2500mm | |
| Work fixation | Vacuum suction by blower | |
| Receiving buffer capacity | 27MB (17MB while sorting) | |
| Command | MGL-IIc3 | |
| Interface | USB 2.0 (Full Speed), RS-232C, Ethernet | |
| Safety standard | VCCI-class A, FCC-class A, UL60950-1, CB Report (EN60950), CE Marking (Machinery), RoHS, REACH | |
| Operational environment | Temperature | 5 – 40 degC |
| Humidity | 35 – 75%RH (Non condensing) | |
| Accuracy guaranteed temperature | 20 – 25 degC | |
| Temperature gradient | ±10 degC/h or less | |
| Power | Single phase AC100V – 240V | |
| Power consumption | 300W | |
| Dimensions (W×D×H) | RC/RT head: 3,160 x 1,930 x 1,200mm (124.4 x 76.0 x 47.2 in) T/TD/TF head: 3,160 x 1,930 x 1,150mm (124.4 x 76.0 x 45.3 in) | |
| Weight | 230 kg (507.1 lb) (RC-S head) | |
SOFTWARE DI TAGLIO MIMAKI
Simple POP
Un’applicazione di progettazione che consente di creare decorazioni POP e in-store tramite modelli con semplici operazioni e poi tagliarle sulla CG-60AR.
FineCut9/Coat9
Un software plug-in per designer avanzati che offre un’integrazione completa con le stampanti Mimaki e consente la progettazione e la produzione da Adobe® Illustrator o CorelDRAW®.
CARATTERISTICHE DEL CF22-1225

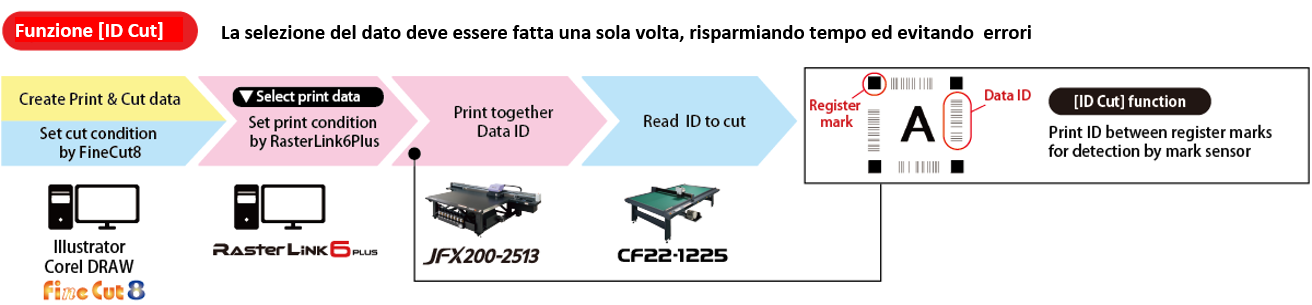

Funzione ID CUT per automatizzare il processo di taglio
Il plotter da taglio CF-22-1225 integra l’innovativa funzione ID Cut che automatizza e rende il lavoro di taglio più semplice e rapido. Oltre ai crocini di registro, il software RasterLink6 Plus consente la lettura del codice a barre, automatizzando il processo di produzione. Questa funzione consente la lettura del codice a barre e dei crocini di registro è particolarmente utile quando si eseguono lavori di stampa e taglio, poiché il dispositivo legge in continuo i dati sia per i lavori singoli, sia per quelli combinati.

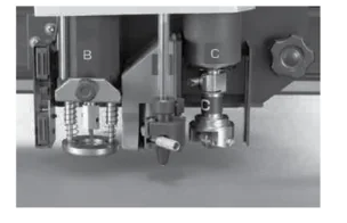

Grande varietà di strumenti di taglio disponibili, ognuno adatta a specifici materiali, per un’ampia gamma di produzione on-demand di packaging, materiale per il punto vendita, pannelli sagomati…

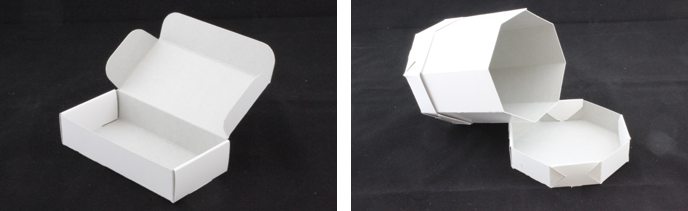

- Taglio eccentrico, per cartoncino patinato usato per il packaging
- Taglio tangenziale, per pelle sintetica o fogli di PET
- Taglio alternato, per materiale espanso morbido
- Cordonatura, per creare linee di piega
- Strumento penna, per creare linee di disegno
La combinazione di CF22 e Serie JFX200, unita ad Artios CAD Designer Solution (software di progettazione CAD specifico di Mimaki) offre la soluzione perfetta per un processo produttivo completo di prodotti personalizzati stampati e tagliati. Il processo include la stampa sul prodotto, la progettazione e la stampa del packaging e il taglio del relativo materiale di imballaggio.
- Packaging
- Materiale di protezione
- Espositore di prodotti
- Poster
- Pannello fustellato
- Materiale per punto vendita
- Sagoma a dimensioni reali
- Cartellone

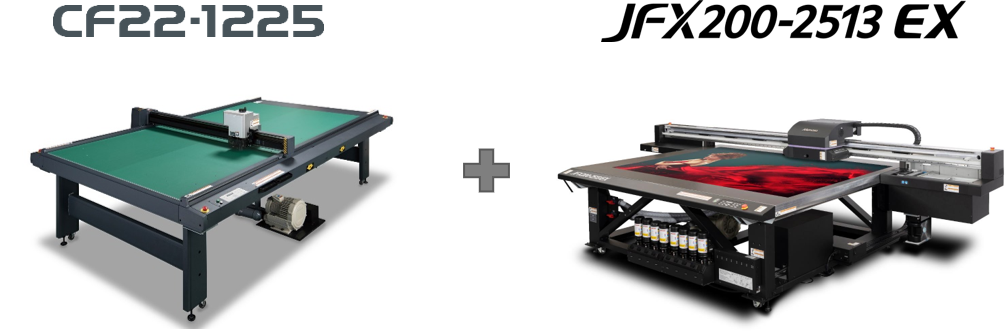

Il plotter CF22-1225, in combinazione con la stampante flatbed UV LED Mimaki Serie JFX200, offre una soluzione di stampa e taglio efficiente ed economicamente vantaggiosa per diversi tipi di applicazioni quali insegne, packaging, display, pannelli fustellati, materiali per punti vendita…
Il vantaggio è poter gestire tutto il lavoro in-house senza necessità di terziarizzazione con conseguente riduzione dei tempi ed aumento dei margini.
Con l’aggiunta del software ArtiosCAD Designer Solution, il sistema dà vita a un flusso di lavoro completo di stampa e taglio per la creazione di prototipi o imballaggi personalizzati consentendo ai professionisti del settore di realizzare lavori di stampa e taglio sempre più redditizi.
Va tenuto presente che le performance dei macchinari dipendono dal tipo di materiale utilizzato. Pertanto si raccomanda di effettuare un test prima dell’acquisto. A tale riguardo leggere attentamente le brochure di prodotto dove sono riportate tutte le indicazioni relative a ciascun macchinario.
Mimaki CF22-1225
TECNOLOGIA MIMAKI
Questo plotter da taglio è dotato di Mimaki Core Technologies che offrono la migliore qualità, la massima produttività e riducono al minimo i rischi che possono ritardare la produzione. Di seguito è riportato un elenco delle tecnologie principali incluse nella serie CF22.
Taglio ID
ID Cut è una soluzione Mimaki che stampa i dati di taglio sotto forma di codice a barre tra i segni di registrazione delle immagini. Sul plotter da taglio, il codice a barre e i segni di registrazione vengono scansionati da un sensore ottico e il taglio inizia di conseguenza, senza la necessità di inviare i dati di taglio separatamente, riducendo l’intervento umano.
Rilevamento dei segni di ritaglio
Questa tecnologia cerca i segni di taglio consecutivi e riallinea il supporto di conseguenza, ottenendo così un taglio estremamente preciso su ogni immagine.
Mezzo taglio
Questa tecnologia combina il “taglio a matrice” e il “taglio a mezzo” in un unico contorno, lasciando alcuni punti di collegamento che mantengono l’immagine in posizione dopo il taglio nel rotolo di supporto.
Oltre il taglio
Questa tecnologia crea un’intersezione perfetta nei punti iniziale e finale di un unico contorno, garantendo una facile rimozione del vinile.
Taglio angolare
Questa tecnologia crea l’intersezione perfetta di tutti gli angoli acuti in un unico contorno, garantendo un taglio ideale.
